Описание:
Сплав29НК, 29НК-ВИ (Ковар) имеет стабильную производительность, в основном применяется для стеклянного уплотнения свинцовой проволоки, шасси, держателя корпуса и т. д. Сплав также применяется в электрических вакуумных компонентах, передающем клапане, осциллирующей трубке, игнетроне, магнетроне, транзисторе, уплотнительной пробке, электрическом реле и интегральной схеме. Стекло должно соответствовать коэффициенту расширения сплава в применении. Стабильность его криогенной структуры строго проверяется в соответствии с температурой использования. Во время обработки необходимо провести надлежащую термообработку, чтобы обеспечить хорошую износостойкость материала и хорошее растягивание. При использовании материала для ковки нужно строго проверять его газонепроницаемость.
Предоставляемый Ковар
| Форма |
Размер |
| Провод |
Диаметр=0.1~8мм |
|
| Лента |
Ширина= 5~250мм |
Толщина= 0.1мм |
|
| Фольга |
Ширина= 10~100мм |
Толщина= 0.01~0.1мм |
|

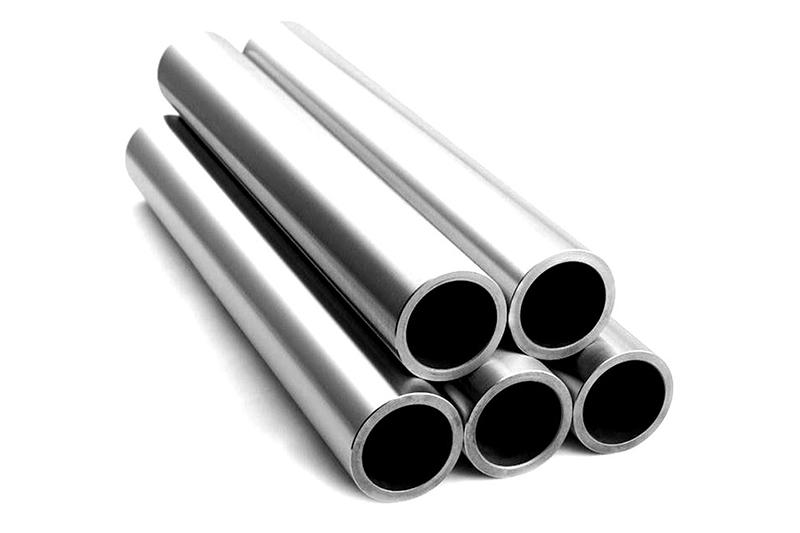

| Труба |
Диаметр=8~100мм |
Длина=50~1000мм |
|
Маркировка
UNS K94610, ASTM F15, GB 4J29
Химический состав (%)
| Ni |
28.5~29.5 |
Fe |
Остальное |
Co |
16.8~17.8 |
Si |
≤0.3 |
| Mo |
≤0.2 |
Cu |
≤0.2 |
Cr |
≤0.2 |
Mn |
≤0.5 |
| C |
≤0.03 |
P |
≤0.02 |
S |
≤0.02 |
|
|
Предел прочности при растяжении Мпа
| № состояния |
Состояние |
Проволока |
Полоса |
| R |
Мягкий |
≤585 |
≤570 |
| 1/4I |
1/4 жесткости |
585~725 |
520~630 |
| 1/2I |
1/2 жесткости |
655~795 |
590~700 |
| 3/4I |
3/4 жесткости |
725~860 |
600~770 |
| I |
Жесткий |
≥850 |
≥700 |
Физические свойства
| Плотность (г/см3) |
8.2 |
| Сопротивление под 20℃(Ωмм2/м) |
0.48 |
| Температурный коэффициент сопротивления (20℃~100℃)X10-5/℃ |
3.7~3.9 |
| Точка Кюри, Tc/ ℃ |
430 |
| Модуль Юнга, E/ Гпа |
138 |
Коэффициент расширения
| θ/℃ |
α1/10-6℃-1 |
θ/℃ |
α1/10-6℃-1 |
| 20~60 |
7.8 |
20~500 |
6.2 |
| 20~100 |
6.4 |
20~550 |
7.1 |
| 20~200 |
5.9 |
20~600 |
7.8 |
| 20~300 |
5.3 |
20~700 |
9.2 |
| 20~400 |
5.1 |
20~800 |
10.2 |
| 20~450 |
5.3 |
20~900 |
11.4 |
Теплопроводность
| θ/℃ |
100 |
200 |
300 |
400 |
500 |
| λ/ Вт/(м*℃) |
20.6 |
21.5 |
22.7 |
23.7 |
25.4 |
Термообработка
| Отжиг для снятия остаточных напряжений |
Нагревается до температуры 470-540 ℃, сохраняет тепло 1-2ч. Охлаждать в печи |
| Прокаливание |
Нагревается до 750-900 ℃ в вакууме. |
| Продолжительность |
14 мин~1ч |
| Методы охлаждения |
Охлаждает до 200℃ со скоростью не более 10 ℃/min |
