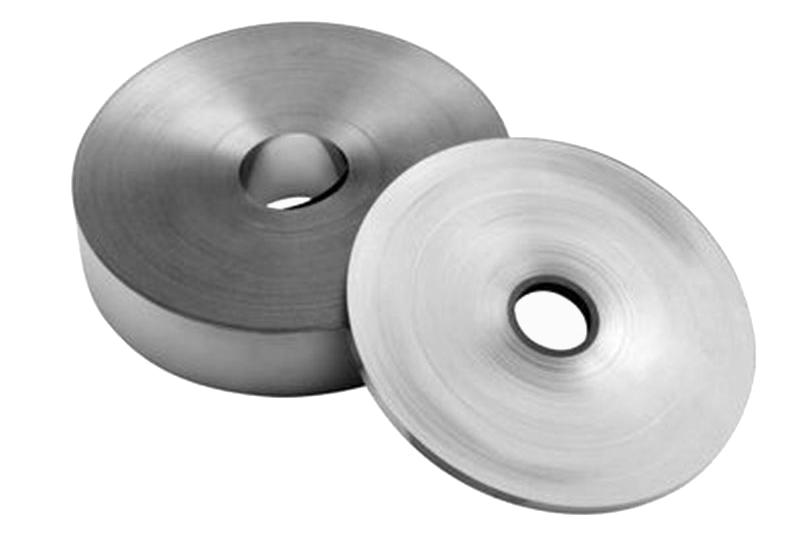

Нанокристаллический сплав
Описание
Нанокристаллический сплав на основе железа обладает высокой начальной магнитной проницаемостью, низкими потерями, низкое коэрцитивной силой и высокой магнитной индукцией при насыщении. Мы можем производить магнитные сердечники с различной остаточной намагниченностью после различных методов отжига. Нанокристаллический сплав также обладает хорошей устойчивостью к температурам при диапазоне рабочих температур -55℃-130℃.
Применение
В основном используется в ядре мощного импульсного источника питания, сердечника трансформатора тока, сердечника трансформатора напряжения, сердечника прецизионного трансформатора тока, сердечника трансформатора тока нулевой последовательности, в ЕМС, в главном инверторе трансформатора и в магнитном усилители.
Сравнение производительности кристаллического сплава на основе железа и пермаллоя.
| Эксплуатационная характеристика | Кристаллический сплав на основе железа | Пермаллой |
| Магнитная индукция насыщения (Тл) | 1.25 | 0.75 |
| Начальная магнитная проницаемость (μi) | >8×104 | ＜6×104 |
| Насыщенная проницаемость (μm) | 60×104 | 60×104 |
| Потери /Ps (Вт/кг) | 20кГц 0.5T Ps≤30 | 20 кГц 0.5T Ps≤25 |
| Коэрцитивная сила /Hc (A/m) | ≤1.6 | ≤2.0 |
| Коэффициент заполнения | 0.76 | 0.90 |
| константа магнитострикции | ＜2×106 | ＜1×106 |
| Толщина (мм) | 0.03 | 0.15 |
Сравнение между общим отжигом и поперечным отжигом, и продольным отжигом
| характеристика | Общий отжиг | Продольный отжиг | Поперечный магнитный отжиг |
| Магнитная индукция при насыщении /Bs (T) | 1.20 | 1.20 | 1.20 |
| Начальная магнитная проницаемость /μi(H=1mOe) | ≥8×104 | ≥2.5×104 | ≥2.5×104 |
| Потери/Ps (w/kg) | ≤35 | ≤30 | ≤30 |
| Коэрцитивная сила /Hc (A/m) | ＜1.6 | ＜1.5 | ＜1.5 |
| Остаточный магнетизм /Br (T) | ＜0.65 | ＞0.85 | ≤0.20 |
| Класс основного компонента | Fe (Co, Ni) | Cu | Nb | Si+B |
| 1k107 | 70-76 | 0.5-2 | 1-5 | 20-25 |
Сравнение производительности различных методов отжига
1K107 --- представляет собой обычный нанокристаллический ленточный материал, A представляет собой Co-добавленный полосовой материал, B представляет собой Ni-ленточный материал, а D представляет собой материал с высокой начальной проницаемостью.
| Характеристика | Начальная магнитная проницаемость | Насыщенная проницаемость | Магнитная индукция при насыщении | Коэрцитивная сила | Потери Ps (Вт/кг) | |
| Номер изделия | μi (H=1mOe) | μm | Bs (T) | Hc(A/m) | P0.5T/20K | P0.2T/100K |
| 1K107 | ≥8×104 | ≥60×104 | 1.15 | ≤1.6 | ≤30 | 60 |
| 1K107A | ≥4×104 | ≥12×104 | 1.20 | ≤1.5 | ≤30 | 130 |
| 1K107B | ≥4×104 | ≥12×104 | 1.20 | ≤1.5 | ≤30 | 110 |
| 1K107D | ≥12×104 | ≥80×104 | 1.15 | ≤1.6 | ≤30 | 70 |
