Аморфный сплав

Применение

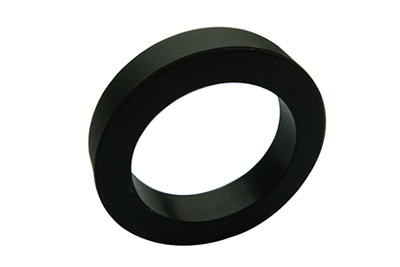

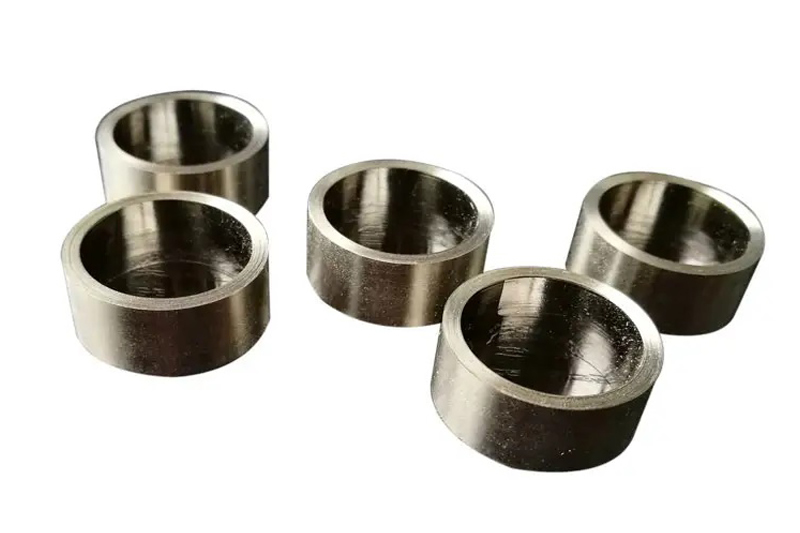

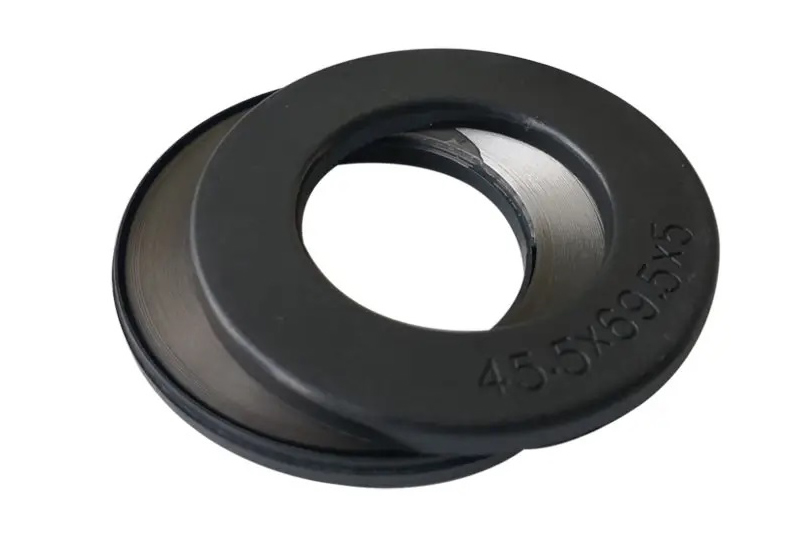

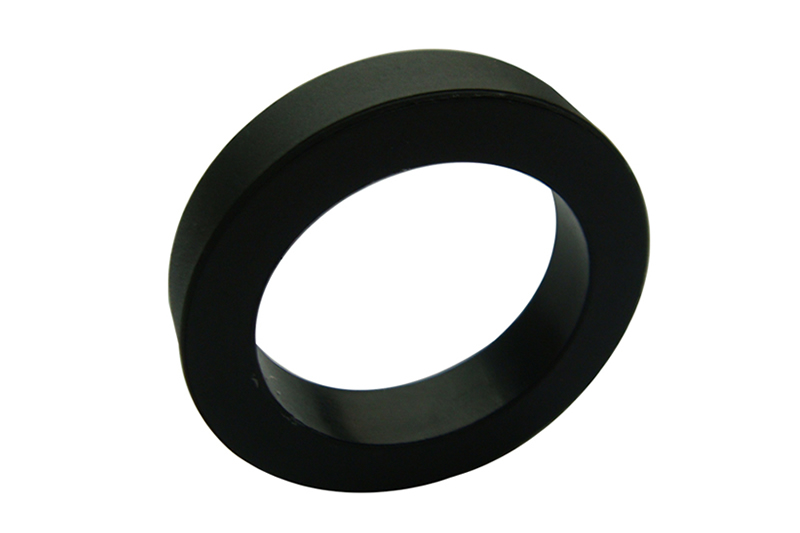

сердечник трансформатора промышленной частоты (50-60 Гц)
сердечник IF силового трансформатора (400 Гц-15 кГц)
сердечник выключателя силового трансформатора (ниже 10 кГц)
Реактор фильтра, индуктор фильтрации и накопления энергии
Сердечник индуктора коэффициента мощности (ниже 50 кГц)
Насыщающийся реактор, сердечник импульсного компрессора

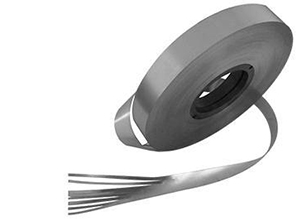

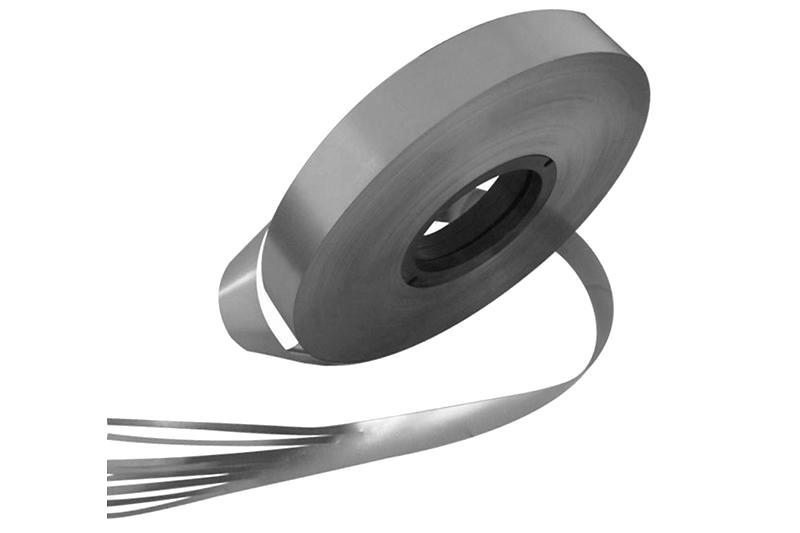

Размеры изделия
Класс Ширина (мм) Толщина (мм)
1K101 3.2-50 27-36

Мы можем предоставить ленты с различными техническими данными, на основе потребностей клиентов.


Характеристика
  • Этот аморфный сплав обладает высокой интенсивностью индукции насыщения, поэтому используется меньше ленточного материала под одной и той же интенсивностью магнитной индукции, для уменьшения его размера.
  • Аморфный сплав на основе железа имеет высокую магнитную проницаемость и низкую коэрцитивную силу, что может повысить эффективность приобразования при использовании в трансформаторе.
  • Этот аморфный сплав имеет низкие потери, а скорость потерь составляет всего 1 / 3-1 / 5 по сравнению с листом кремниевой стали, что может уменьшить повышение температуры трансформатора.
  • Низкий ток намагничивания может уменьшить потерю меди в первичной обмотке трансформатора.
  • Этот сплав обладает хорошей стабильностью, что позволяет ему работать при температуре до 130 ° C в течение длительного времени.
Физические параметры
Интенсивность индукции насыщения / Bs 1.56 Тл Твердость / Hv 960
Температура точки Кюри / Tл 410℃ Интенсивность / д 7.18г/см3
Температура кристаллизации / Tx 550℃ Удельное сопротивление / г 130мВт-cm
Магнитострикция насыщения /ls 27×10-6 Непрерывный диапазон рабочих температур -55-130℃
Магнитные характеристики
Тип изделия Поперечная магнитная волна Немагнитная обработка Продольная термомагнитная обработка
Максимальная магнитная проницаемость >2×104 >20×104 >25×104
Интенсивность индукции насыщения 1.5 Тл 1.5 Тл 1.5 Тл
Остаточная магнитная индукция < 0.5 Тл 0.6-1.0 Тл 1.2 Тл
коэрцитивная сила < 4A/м < 6 A/м < 2.5A/м
Потери (50Гц, 1.4T) < 0. Вт /кг < 0.13Вт/ кг < 0.25 Вт / кг
Потери (400Гц, 1.2T) < 1.8 Вт / кг < 1.25Вт/ кг < 2W Вт / кг
Потери (8k Гц, 1.0T) < 80 Вт / кг < 60 Вт / кг < 100 Вт / кг
Потери в сердечнике (-55°C –125°C) < 15% < 15% < 15%
Потери в сердечнике (120℃ и 200 ч) < 15% < 15% < 15%
Сравнение характеристик аморфного сплава на основе железа и холоднокатаной кремниевой стали
Эксплуатационная характеристика Аморфный сплав на основе железа Кремневая сталь
Магнитная индукция насыщения (Тл) 1.56 2.03
коэрцитивная сила (A/m) < 4 < 30
Максимальная магнитная проницаемость >25×104 4×104
Потери в сердечнике (Вт/кг) < 0.2,ниже 50Hz, 1.3T 1.2, ниже 50 Гц, 1.7T
Мощность возбуждения (VA/kg) < 0.5, ниже 50 Гц, 1.3T < 0.83, ниже 50Гц, 1.7T
Коэффициент заполнения >0.80 0.95
Магнитострикция (×10-6) 27 15
Удельное сопротивление (Втм-см) 130 45
Плотность (г/см3) 7.18 7.65
Температура кристаллизации (℃) 550 -
Температура Кюри (℃) 415 746
Предел прочности при растяжении (МПа) 1500 343
Твердость по Виккерсу (HV) 900 181
Толщина (μm) 30 300
